Opis technologii / usługi

Prezentowaną technologią jest projekt nowej konstrukcji turbiny parowej lub gazowej, na nadkrytyczne parametry pary, przedstawionej i wyróżnionej złotym medalem na Międzynarodowych Targach Innowacji INTARG 2018 w Katowicach.

Projekt o dużym potencjale biznesowym, jest chroniony czynnym patentem PL220216B1(WO2012030241A1) na terenie Polski i jest nieustannie rozwijany, a aktualna nowa wersja konstrukcji turbiny wymaga ponownego zapewnienia dość kosztownej ochrony patentowej na cały świat.

Konwencjonalne turbiny parowe o parametrach nadkrytycznych składają się z ponad tysiąca części składowych: dużych ilości różnych wielkości łopatek, zamków, bandaży i innych części.
Do ich produkcji potrzeba wielu drogich maszyn CNC co powoduje duże koszty wytwarzania.

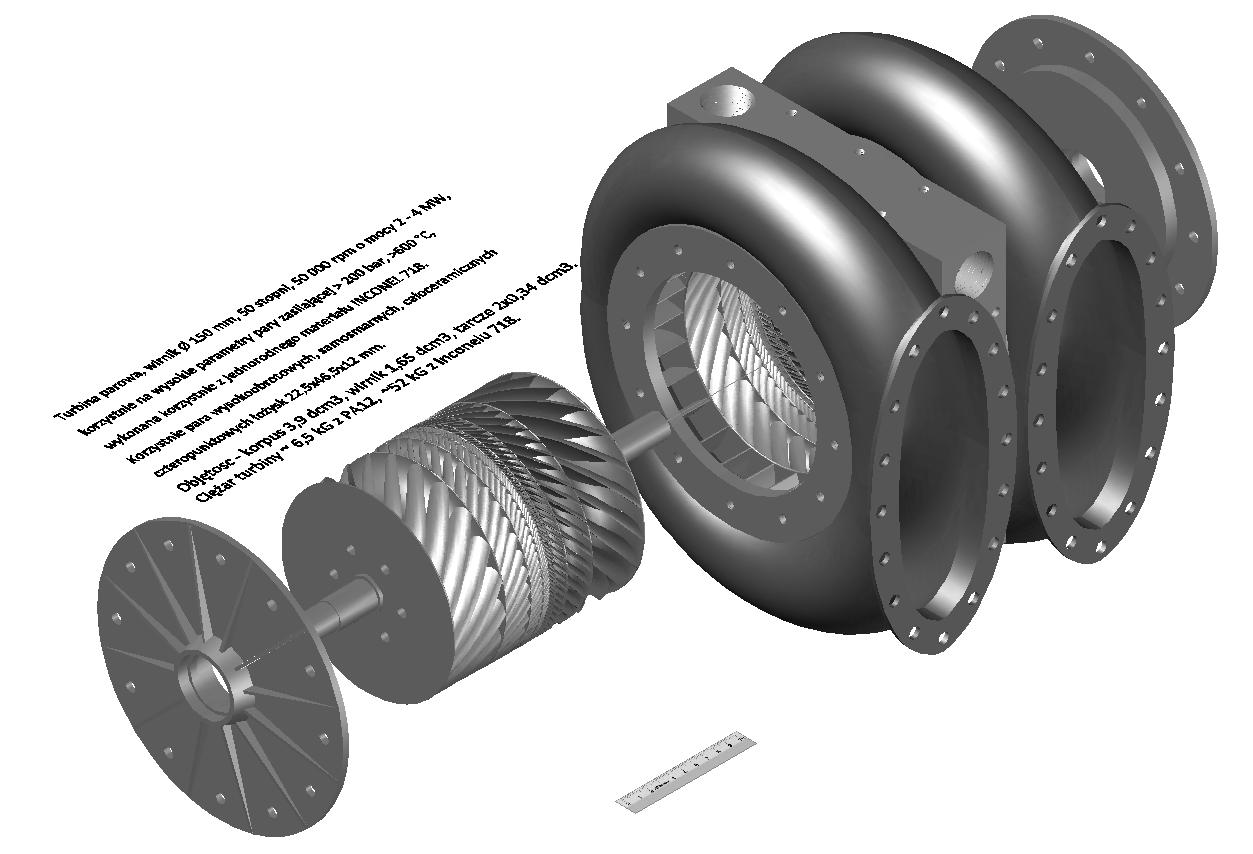

Opatentowana przeze mnie turbina na parametry nadkrytyczne pary składa się tylko z dwóch lub trzech podstawowych elementów, wirnika i jedno lub dwuczęściowego stojana nie licząc łożysk oraz tarcz łożyskowych.

Przy mocy porównywalnej do turbin konwencjonalnych, nowa turbina ma ok. 10 krotnie zredukowaną masę i wielokrotnie zredukowane koszty wytworzenia.
Jest przystosowana do pracy w warunkach pary nadkrytycznej, co umożliwia pracę nowych turbin parowych małych i średnich mocy z podwyższoną sprawnością przewyższającą 40 %.

Po wprowadzeniu do maszyny odpowiednich, skalowalnych rysunków 3D, wydrukowanie lub wyfrezowanie takich elementów w tej technologii odbywa się praktycznie samoczynnie.
Po kilkunastogodzinnej pracy pięcioosiowej frezarki czy drukarki 3D do metalu mamy gotową do złożenia turbinę.

Poniżej zamieszam link z prezentacją i obszernymi informacjami na temat nowej konstrukcji turbiny.

https://drive.google.com/drive/folders/1xYA2PtGKyRveKCsMq8NwQa4QBsZgCZD6?usp=sharing

Zalety / korzyści z zastosowania technologii

Moje wieloletnie starania wskazują, że jako indywidualny innowator bez kapitału nie mam w naszym kraju żadnych szans na wdrożenie tak trudnej innowacji.

Rok temu otrzymałem propozycję przejęcia patentu przez biznesmena z Arabii Saudyjskiej, właściciela dużego pakietu akcji firmy Aramco, który postawił warunek bym z rodziną przeniósł się do tego kraju by poprowadzić wdrożenie. Ze względu na mój wiek i stan zdrowia, nie mogłem się na to zgodzić.

Ostatnio sprawdzałem możliwości wydruku elementów nowej konstrukcji turbin na terenie Polski na dużych drukarkach 3D do metalu, między innymi w firmie Comel w Gliwicach i firmie Spess 3D we Wrocławiu.
Firmy te deklarują współudział w wydrukach dużych elementów turbin z inconelu 718.

Kilka miesięcy temu próbowałem zainteresować wdrożeniem turbiny WSK PZL w Kaliszu, firmę wojskową o profilu lotniczym. Ponieważ ta firma nie posiada drukarek 3D do metalu, jest deklaracja udziału w ewentualnym konsorcjum wdrażającym taką turbinę.

Zastosowanie rynkowe

Nowa turbina może mieć szerokie zastosowania w przemyśle, np. jako parowy silnik zasilający w wodę węglowe lub atomowe bloki energetyczne, jako wysokosprawne tanie turbiny parowe w blokach energetycznych małej i średniej mocy.

Jako podstawowy element składowy wysokosprawnych mikroturbin spalających paliwa odnawialne takie jak biomasa, oleje roślinne i inne paliwa gazowe i płynne.

Jako ekspandery odzyskujące energię rozprężania gazów w rurociągach, ale też w odpowiednim układzie odzyskujące energię skraplania gazu ziemnego importowanego statkami do polski.

Do napędów wojskowych jak helikoptery, drony, kutry torpedowe i wielu innych zastosowań gdzie mały ciężar napędu i niski koszt wytworzenia ma znaczenie.

Turbina o mocy ok. 5MW przy obrotach znamionowych ok. 60 tys./min, wykonana cała z inconelu 718 będzie miała ciężar ok. 300 kG, a konwencjonalna turbina parowa o tej mocy waży kilka ton.

Nowa technologia jest zbieżna z potrzebami krajowego i światowego, proekologicznego przemysłu energetycznego i wojskowego.
